Baode Pipe Fittings dobavlja kolena velikega premera z dolgim polmerom za industrijske cevovodne sisteme, kjer se morajo velikost cevi, debelina stene, mere od sredi-do-konca in kakovost materiala ujemati s specifikacijami projekta. Ti priključki so na voljo v ogljikovem jeklu, nerjavnem jeklu in legiranem jeklu in so določeni glede na nazivno velikost cevi, zunanji premer, debelino stene, kot upogiba, veljavne standarde in zahteve za pregled.
Pri cevovodih z velikim-premerom usmerjevalna komponenta vključuje kritično kontrolo dimenzij na koncih cevi, oblikovanje konsistentnosti skozi upogibanje, vzdrževanje-debeline stene in pripravo-koncev zvara, da se zagotovi pravilno prileganje-in namestitev na mestu.
Specifikacije izdelka in standardne mere
|
Parameter |
Specifikacija |
|
Izdelek |
Komolec z dolgim polmerom velikega premera |
|
Vrsta povezave |
Čelno varjenje |
|
Koti upogiba |
45 stopinj / 90 stopinj (koti po meri so na voljo prek odobrene risbe) |
|
Razpon velikosti |
Do NPS 48 / DN 1200 po ASME B16.9 |
|
Materiali |
Ogljikovo jeklo/nerjaveče jeklo/legirano jeklo |
|
Proizvodni standard |
ASME B16.9 |
|
Standardi za ogljik in zlitine |
ASTM A234 / ASTM A234M |
|
Standardi za nerjavno jeklo |
ASTM A403 / ASTM A403M |
|
Debelina stene |
Standardni razpored ali določena nazivna/najmanjša debelina |
|
Konec priprave |
ASME B16.25 ali specifikacija projekta |
|
Obseg pregleda |
Dimenzijski pregled, vizualno preverjanje in -specifična NDE za projekt |
|
Dokumentacija |
MTC, inšpekcijska poročila in zapisi o sledljivosti |
Standardne mere od sredi-do-konca
|
Nazivna velikost cevi (NPS) |
Zunanji premer (mm) |
Mera sredi-do-konca 90 stopinj (mm) |
|
NPS 24 |
610.0 |
914 |
|
NPS 30 |
762.0 |
1,143 |
|
NPS 36 |
914.0 |
1,372 |
|
NPS 42 |
1,067.0 |
1,600 |
|
NPS 48 |
1,219.0 |
1,829 |
Industrije aplikacij
Prenos nafte in plina
Pogosto se uporablja v-velikih količinah surove nafte, glavnih linijah za rafinirane proizvode in zbirališčih zemeljskega plina, kjer je gladek prehod toka bistvenega pomena.
Proizvodnja električne energije
Uporablja se v zankah hladilne vode, vodih za parni kondenzat in sistemih za razžveplanje dimnih plinov (FGD) v termo in jedrskih elektrarnah.
Kemija in petrokemika
Integriran v-obdelovalne enote velikega obsega, rafinerijske-opreme zunaj lokacije in obsežna omrežja za prenos tekočih kemikalij, ki ravnajo z agresivnimi mediji.
Priprava in razsoljevanje vode
Uporablja se v masivnih dovodnih in odvodnih cevovodih, komunalnih vodovodih in zbiralnikih visokozmogljivih naprav za razsoljevanje.
Klasifikacije materialov in tehnični standardi
Ogljikovo jeklo
Izbrano za standardne procesne cevovode,-industrijske pripomočke velikega obsega in sisteme za prenos tekočin. Tipične specifikacije materiala so v skladu z ASTM A234 WPB ali enakovrednimi razredi ogljikovega jekla na podlagi parametrov projektne storitve.
Legirano jeklo
Uporablja se, ko cevni krogi zahtevajo povišane delovne temperature ali posebne mehanske in metalurške lastnosti. Običajne stopnje vključujejo WP5, WP9, WP11 in WP22, ki jih ureja ASTM A234/A234M za tlačne cevi in tlačne-posode.
Nerjaveče jeklo

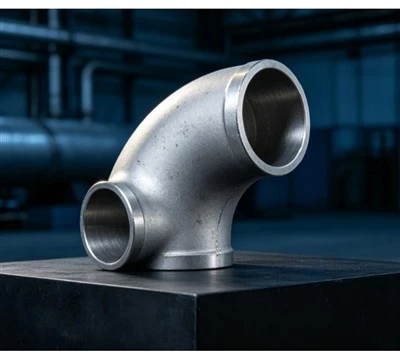

Specificirano za korozivna okolja, čistočo postopka ali specifične toplotne pogoje. Nabava materiala sledi standardu ASTM A403/A403M z uporabo avstenitnih razredov, kot so WP304, WP304L, WP316 in WP316L, ki vključuje določene zahteve glede toplotne-obdelave.
Proizvodni proces in tehnični nadzor
Nadzor materiala
Dohodni material plošč ali cevi je preverjen glede na potrdila o preskusu mlina, pri čemer se beležijo toplotna števila za ohranjanje sledljivosti skozi rezanje in oblikovanje.
01
Oblikovanje nadzora
Parametri oblikovanja se upravljajo tako, da se ohranijo enotni prečni-prerezi in prepreči prekomerno tanjšanje vzdolž ukrivljenega odseka krivine.
02
Toplotna obdelava
Toplotna obdelava se uporablja v skladu s specifikacijo materiala, razredom in debelino za obnovitev mehanskih lastnosti po oblikovanju.
03
Konec priprave
Varjeni konci so strojno obdelani, da se zagotovi poravnava koreninske odprtine in enakomeren prehod stene, ki se ujema s soparno cevjo.
04
Dimenzijski pregled
Preverjanja se osredotočajo na ovalnost, debelino stene, poševni kot in natančnost-do-konca, da se odpravijo težave pri prileganju-na terenu.
05
Inženirski in geometrijski nadzor za velike premere
Priključki z-velikimi izvrtinami imajo bistveno večje fizične preseke in površine oblikovanja kot običajne komponente z-majhnimi izvrtinami. Posledično se fokus proizvodnje premakne z osnovnega oblikovanja kota na popoln nadzor geometrije.
Nabava in tehnična ocena morata upoštevati:
Zunanji premer na poševni strani
Nazivna in minimalna debelina stene (zlasti vzdolž ekstradov)
Tolerance dimenzij od sredine do-konca
Natančnost kota upogiba in pravokotnost
Omejitve končne ovalnosti se ujemajo z notranjimi premeri cevi
Konsistentnost poševne geometrije za poravnavo koreninske odprtine
Konsistentnost poševne geometrije za poravnavo koreninske odprtine
Končne zaščite
Močne-plastične kapice ali leseni poševni ščitniki so varno pritrjeni na vse varjene konce, da preprečijo mehanske poškodbe, udarce in kontaminacijo med transportom.
Vezanje v svežnje in paletiranje
Komola velikega-premera so stabilno nameščena na-po meri izdelane zaplinjene lesene palete ali težke-drse, pritrjene z visoko-nateznimi jeklenimi trakovi.
Preprečevanje korozije
Zunanje površine so prevlečene z začasnim -lakom proti rji ali specializiranim zaščitnim oljem, z izbirnim vodoodpornim ovojem za pomorski tovor.
Jasna identifikacija
Na vremenske vplive odporne kovinske oznake in trpežne zunanje oznake prikazujejo nominalno velikost, debelino stene, razred materiala, toplotno številko in referenco naročila za enostavno sortiranje na dvorišču.
pogosta vprašanja
V: Kaj je komolec z dolgim polmerom velikega premera?
O: To je tovarniško-izdelan-priključek za sočelno varjenje, zasnovan za spreminjanje smeri tekočine v cevovodnih sistemih z-veliko izvrtino, medtem ko uporablja razširjen radij krivine za zmanjšanje upora pretoka.
V: Kateri obseg velikosti je zajet v standardni proizvodnji?
O: ASME B16.9 pokriva kovane fitinge za sočelno-varjenje do NPS 48. Velikosti izven tega standarda zahtevajo projekt-tehnične risbe.
V: Zakaj je specifikacija debeline stene kritična za armature-velikega premera?
A: Nazivna velikost cevi sama po sebi ne določa zmogljivosti notranjega tlaka. Določitev natančnega razporeda ali minimalne debeline stene zagotavlja strukturno celovitost pod projektnim pritiskom.
V: Kakšna dokumentacija je priložena pošiljki?
O: Pošiljke vključujejo potrdila o preizkusu materiala (MTC), poročila o inšpekcijskih pregledih dimenzij in kakršno koli dokumentacijo NDE ali pozitivne identifikacije materiala (PMI),-ki je določena s projektom.
